DC Charger vs Rectifier Industrial: Apa bedanya?

Ketika jaringan listrik AC mengalami kegagalan total di sebuah gardu induk (substation), pabrik, atau fasilitas industri berat, konsekuensinya bisa langsung melumpuhkan sistem pengaman utama. Pada kondisi darurat tersebut, sistem kritikal seperti protection relay wajib tetap aktif untuk mendeteksi gangguan, circuit breaker harus tetap memiliki tenaga untuk melakukan tripping (memutus arus), dan sistem kendali serta komunikasi tidak boleh ikut padam.

Untuk menjamin ketersediaan daya tanpa jeda ini, fasilitas-fasilitas kritikal mengandalkan sistem daya DC (DC power system) yang ditopang oleh bank baterai berkapasitas besar.

Di dalam ekosistem sistem daya DC, Anda akan sering menjumpai berbagai istilah teknis yang kerap digunakan secara bergantian: rectifier, DC charger, battery charger, atau rectifier-charger. Sekilas, perangkat-perangkat ini tampak identik karena memiliki fungsi dasar yang sama, yakni mengubah arus listrik bolak-balik (AC) menjadi arus searah (DC). Namun, penamaan dan fungsi spesifiknya sering kali dibedakan berdasarkan arsitektur sistem, peran operasional, serta bagaimana perangkat tersebut berinteraksi dengan beban dan baterai.

Hal inilah yang sering memicu pertanyaan mendasar di kalangan engineer: Apakah DC charger dan rectifier sebenarnya adalah perangkat yang sama sekali berbeda?

Jawabannya ternyata tidak selalu sesederhana “ya” atau “tidak”.

Mari kita bedah perbedaan fungsi, karakteristik, serta bagaimana kedua istilah ini saling beririsan dalam arsitektur kelistrikan sistem daya DC industrial.

Rectifier vs. DC Charger: Konvergensi Fungsi dalam Sistem Daya DC Industrial

Secara prinsip dasar teknik elektro, rectifier adalah perangkat elektronika daya yang bertugas mengubah sumber arus bolak-balik (AC) menjadi arus searah (DC). Acuan internasional seperti standar IEC 60146-1-1 menetapkan persyaratan dasar untuk semiconductor power converters, termasuk konverter komutasi saluran (line-commutated converters) yang menjalankan fungsi konversi AC ke DC.

Namun, dalam dunia industri modern, rectifier tidak lagi terbatas sebagai perangkat konversi sederhana tanpa kendali.

Ketika Konversi Daya Bertemu Manajemen Baterai

Pada sistem daya DC industrial yang ditopang oleh bank baterai, sebuah rectifier dirancang untuk menjalankan dua peran krusial secara simultan:

1. Memasok daya ke beban DC reguler (DC load).
2. Menjaga baterai agar selalu berada dalam kondisi siap dan terisi penuh (float/boost charging).

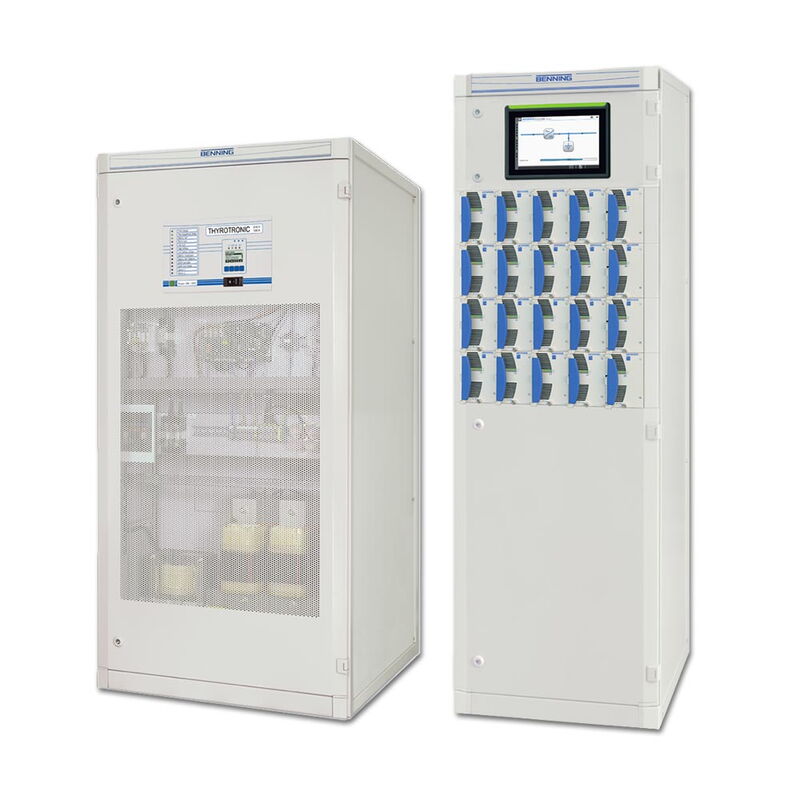

Sebagai contoh nyata, manufaktur terkemuka BENNING mengategorikan lini perangkat seri THYROTRONIC sebagai rectifier for stationary battery systems. Di dalam unit tersebut, fungsi konversi telah diperkaya dengan sistem kendali cerdas, pemantauan parameter, kurva karakteristik pengisian daya (charging characteristic), fitur uji baterai (battery test), serta berbagai fungsi proteksi tingkat lanjut.

Itulah sebabnya dalam praktik di lapangan:

• Istilah DC charger atau battery charger lebih menitikberatkan pada fungsi perangkat terhadap baterai.
• Istilah rectifier menjelaskan fungsi dasar konversi dayanya.

Pada praktiknya, satu unit perangkat modern mampu menjalankan kedua fungsi tersebut secara terpadu.

Alur Kerja Sistem Daya DC Industrial

Arsitektur sederhana dari sistem daya DC ini dapat digambarkan melalui alur berikut:

AC Supply → Rectifier/Charger → DC Bus → Critical DC Load
　　　　　　　　　　　　　　↕
　　　　　　　　　　　　 Battery

• Kondisi Normal (AC Hadir): Sumber AC masuk ke dalam rectifier/charger, yang kemudian memasok daya secara langsung ke DC bus untuk kebutuhan critical load sekaligus mempertahankan status muatan baterai.
• Kondisi Darurat (AC Hilang): Ketika pasokan AC terputus, baterai secara instan mengambil alih beban melalui DC bus, memastikan critical load (seperti protection relay dan sistem kendali) sama sekali tidak mengalami kehilangan daya (zero transfer time).

Prinsip kerja yang kokoh dan tanpa jeda inilah yang menjadikan sistem daya DC sebagai standar emas pada gardu induk, pembangkit listrik, dan fasilitas proses kritikal di mana kehilangan daya kendali (control power) merupakan risiko yang tidak dapat ditoleransi.

Jadi, Apa Perbedaan DC Charger dan Rectifier?

Perbedaannya lebih tepat dilihat dari aplikasi, bukan hanya dari komponen di dalamnya.

Aspek	Rectifier	DC Charger / Battery Charger
Fungsi dasar	Mengubah AC menjadi DC	Mengubah AC menjadi DC dan mengelola pengisian battery
Battery	Tidak selalu ada	Menjadi bagian penting dari sistem
Output	Mengikuti kebutuhan DC load	Harus sesuai kebutuhan load dan charging battery
Charging control	Tergantung desain	Float/boost/equalizing sesuai desain
Monitoring	Tergantung produk	Umumnya mencakup battery dan DC system
Penggunaan	DC power supply umum	Stationary backup DC system

Catatan yang sangat tajam dan meluruskan banyak kesalahpahaman di lapangan. Istilah teknis di atas kertas—baik itu rectifier, battery charger, maupun DC power supply—kerap kali digunakan secara bergantian oleh para perancang atau penyusun dokumen proyek. Namun, terjebak pada semantik penamaan justru berisiko mengabaikan fungsi krusial yang sesungguhnya berjalan di dalam perangkat tersebut.

Seperti yang dicontohkan pada lini BENNING THYROTRONIC, meskipun manufaktur tetap mempertahankan sebutan historis rectifier, perangkat tersebut secara arsitektural memang dikembangkan dari hulu ke hilir untuk mendukung sistem catu daya DC berbasis baterai (battery-supported DC power supply), lengkap dengan sistem charging, pemantauan parameter, hingga proteksi menyeluruh di dalamnya.

Oleh karena itu, panduan emas dalam menelaah spesifikasi teknis sebuah proyek industri adalah:

• Jangan pernah menilai kapabilitas perangkat hanya dari label namanya (rectifier versus charger).
• Bedah fungsi riil yang dituntut oleh sistem: Bagaimana perangkat tersebut mengelola transisi daya, bagaimana ia menjaga kesehatan baterai, bagaimana ia merespons beban kritis, serta standar pengujian apa yang dipenuhinya di lapangan.

Pendekatan berbasis fungsionalitas dan spesifikasi teknik yang mendalam inilah yang memastikan investasi sistem kelistrikan di fasilitas kritikal Anda benar-benar handal, aman, dan tahan uji terhadap berbagai skenario gangguan operasional.

Bisakah Rectifier Digunakan untuk Mengisi Baterai?

Ya, rectifier tentu saja bisa digunakan untuk mengisi baterai, dengan catatan mutlak bahwa perangkat tersebut memang dirancang khusus untuk bekerja dengan baterai dan memiliki kurva karakteristik pengisian daya (charging characteristic) yang sesuai. Penjelasan ini sekaligus meluruskan miskonsepsi yang kerap dijumpai pada sistem konvensional masa lalu.

Yang sangat tidak disarankan dalam standar rekayasa kelistrikan adalah menggunakan sembarang DC power supply generik untuk mengisi daya baterai stasioner (stationary battery) tanpa melakukan verifikasi mendalam terhadap parameter penting, seperti:

• Batas tegangan dan pembatasan arus (current limit).
• Karakteristik pengisian daya (IU characteristic atau kurva float/boost).
• Kompensasi suhu (temperature compensation).
• Kompatibilitas menyeluruh dengan jenis kimia baterai yang digunakan.

Standar Industri dan Fleksibilitas Teknologi Baterai

Sebagai contoh pada perangkat kelas industri seperti lini BENNING THYROTRONIC, arus keluaran (output) dikendalikan secara elektronika presisi menggunakan karakteristik IU (konstan voltage, konstan current). Sistem semacam ini dirancang fleksibel untuk mendukung berbagai jenis teknologi penyimpanan energi, mulai dari baterai lead-acid (asam timbal) hingga NiCd (nikel-kadmium) atau teknologi baterai lain yang sesuai dengan spesifikasi konfigurasi pabrikan.

Oleh karena itu, ketika mengevaluasi perangkat untuk sistem daya kritis, pertanyaan yang jauh lebih tepat dan esensial untuk diajukan bukanlah:

“Apakah perangkat ini sebuah rectifier atau sebuah charger?”

Melainkan:

“Apakah perangkat ini memang direkayasa dan dirancang khusus untuk stationary battery system yang akan dioperasikan pada fasilitas kita?”

Apa Itu Float, Boost, dan Equalizing Charge?

Stationary battery sebagian besar waktunya tidak sedang melakukan discharge. Battery berada dalam kondisi siap dan menunggu ketika sumber AC mengalami gangguan.

Karena itu charger perlu mengatur kondisi battery dengan benar.

Float charge mempertahankan battery dalam kondisi terisi selama operasi normal.

Setelah battery mengalami discharge, charger dapat menggunakan boost charge untuk membantu mengembalikan kapasitasnya lebih cepat sesuai charging profile yang ditetapkan.

Pada jenis battery dan kondisi tertentu terdapat pula equalizing charge, tetapi penggunaannya harus mengikuti karakteristik battery dan rekomendasi manufacturer.

BENNING THYROTRONIC menyediakan float, boost, dan equalizing charge serta automatic battery test sebagai bagian dari fungsi control-nya.

Apa yang Dimaksud Karakteristik IU?

Huruf I menggambarkan area charging dengan current yang dibatasi, sedangkan U menggambarkan bagian ketika voltage sudah mencapai nilai yang ditentukan dan kemudian dikontrol pada level tersebut.

Pendekatan ini membantu charger mengisi battery tanpa sekadar memberikan output maksimum secara terus-menerus.

THYROTRONIC menggunakan electronically controlled IU characteristic menurut DIN 41773.

Namun setpoint charging tetap harus disesuaikan dengan battery yang digunakan. Lead-acid, NiCd, dan lithium-ion mempunyai requirement yang berbeda sehingga nilai charging tidak sebaiknya dibuat menjadi satu angka universal untuk semua battery.

Peran Vital Sistem DC pada Infrastruktur Kritis

Pada fasilitas kritikal seperti pembangkit listrik (power plant) dan gardu induk (substation), saat jaringan AC mengalami gangguan atau pemadaman total, justru pada saat itulah sistem pengaman dan switching harus bekerja dengan tingkat keandalan tertinggi.

Sistem DC memastikan ketersediaan energi tanpa jeda untuk berbagai perangkat vital sesuai desain fasilitas:

• Protection Relay: Sebagai otak pengaman yang mendeteksi gangguan jaringan.
• Switchgear Control & Breaker Trip/Close Circuit: Menjalankan perintah pemutusan atau penyambungan arus listrik bertegangan tinggi secara instan.
• SCADA / RTU: Menjaga visibilitas data telemetri dan kendali jarak jauh.
• Signalling & Emergency Control: Memastikan sistem sinyal keselamatan darurat tetap berfungsi normal.

Di luar sektor ketenagalistrikan, industrial DC system juga menjadi tulang punggung operasional di berbagai sektor industri berat lainnya seperti oil & gas, fasilitas petrokimia, perkeretaapian (railway), bandara, pertambangan, rumah sakit, hingga pabrik manufaktur skala besar—seperti yang direkomendasikan dalam standar aplikasi lini stationary battery-supported DC power supply dari BENNING THYROTRONIC.

Pendekatan Holistik: Lebih dari Sekadar Rectifier

Untuk sistem kendali sepenting ini, keandalan operasional mutlak tidak boleh hanya disandarkan pada performa satu perangkat saja. Sebuah sistem daya DC adalah ekosistem terpadu yang komponen-komponennya saling mengikat secara ketat:

• Battery Bank: Sebagai cadangan energi utama saat sumber AC hilang.
• DC Distribution Board (DCDB): Pusat pembagian dan proteksi distribusi jalur DC ke berbagai beban.
• Sistem Proteksi & Pembumian (Grounding): Menjamin keamanan perangkat dan personel dari gangguan anomali listrik.
• Monitoring & Redundancy: Memastikan pengawasan status kesehatan sistem secara real-time serta ketersediaan jalur cadangan (N+1 atau konfigurasi paralel).
• Kabel Berkualitas Industri: Menghitung susut tegangan (voltage drop) agar daya sampai ke beban dengan sempurna.

Oleh karena itu, pengadaan industrial DC charger tidak boleh diposisikan sebagai pembelian perangkat yang berdiri sendiri (standalone equipment), melainkan harus dirancang sebagai satu kesatuan arsitektur sistem daya DC yang komprehensif dan terintegrasi penuh dengan karakteristik fasilitas Anda.

Bagaimana Menentukan Kapasitas DC Charger?

Kesalahan yang cukup mudah terjadi adalah menentukan charger hanya berdasarkan kapasitas Ah battery, padahal charger mempunyai dua pekerjaan, menyuplai DC load dan mengembalikan energi battery setelah discharge. Karena itu engineer perlu mengetahui setidaknya:

• nominal DC voltage;
• continuous dan peak DC load;
• jumlah serta jenis battery;
• battery capacity;
• required recharge time;
• float dan boost requirement;
• redundancy philosophy;
• serta kondisi lingkungan instalasi.

Sebagai contoh, sebuah sistem 110 VDC dengan battery besar belum tentu memerlukan charger yang sama dengan sistem 110 VDC lain jika continuous load dan target recharge time berbeda.

Hal yang sama berlaku terhadap configuration redundancy.

Pada aplikasi yang critical, dapat digunakan dua rectifier/charger atau lebih dengan konfigurasi load sharing sehingga kegagalan satu unit tidak otomatis menghilangkan seluruh kemampuan charging. THYROTRONIC mendukung parallel operation dengan active maupun passive load sharing.

Karena itu, ampere charger merupakan hasil perhitungan kebutuhan sistem, bukan angka yang dipilih dari katalog terlebih dahulu.

Parameter Apa yang Perlu Diperhatikan?

Setelah kebutuhan sistem diketahui, baru specification equipment dibandingkan. Voltage regulation penting karena DC load dan battery mempunyai operating range tertentu. Ripple juga perlu diperhatikan, terutama ketika DC bus melayani sensitive control equipment.

Monitoring juga menjadi semakin penting, pada stationary DC system, operator idealnya dapat mengetahui kondisi mains, rectifier, DC voltage, battery voltage, temperature, over/undervoltage, battery circuit, serta earth fault sesuai kebutuhan fasilitas.

THYROTRONIC menyediakan measurement threshold dan alarm untuk beberapa parameter tersebut, termasuk battery test dan earth-fault monitoring. Datasheet terbarunya menyebut static voltage regulation ±1%, efficiency hingga 94% tergantung tipe, dan ripple ≤5% tanpa battery dengan opsi ≤1%.

Ini juga alasan mengapa specification sebaiknya merujuk ke datasheet model yang benar, bukan menggunakan angka umum dari artikel internet.

SCR atau Teknologi Switching: Mana yang Lebih Baik?

Pertanyaan ini juga sering muncul ketika memilih industrial charger.

Jawabannya: tergantung aplikasi.

Thyristor/SCR telah lama digunakan untuk stationary industrial DC system karena desainnya robust dan cocok untuk lingkungan berat. THYROTRONIC menggunakan fully controlled thyristor bridge dan tersedia dalam konfigurasi 6-pulse maupun opsi 12-pulse.

Sementara teknologi switch-mode menawarkan ukuran yang lebih compact dan memungkinkan arsitektur modular pada produk tertentu. BENNING sendiri mempunyai rectifier modular ADC yang menggunakan switched-mode topology dan digital controller.

Jadi tidak tepat jika menyimpulkan teknologi terbaru selalu lebih baik atau SCR selalu lebih andal.

Untuk substation atau process plant, faktor seperti robustness, redundancy, maintainability, ripple, harmonics, efficiency, footprint, ambient condition, spare-part strategy, serta project specification perlu dibandingkan bersama.

Berapa Lama DC Charger Industrial Dapat Digunakan?

Tidak ada angka usia yang berlaku untuk semua produk dan seluruh site.

Lifecycle dipengaruhi operating hours, temperatur, debu, humidity, kualitas sumber listrik, load, kondisi fan dan capacitor, maintenance, serta availability spare parts.

Karena itu saya tidak menyarankan mempertahankan klaim artikel lama bahwa sebuah industrial charger pasti bekerja “20+ tahun” atau komponen tertentu pasti harus diganti pada tahun tertentu tanpa sumber product-specific.

Yang lebih penting adalah membuat lifecycle maintenance plan.

Inspeksi visual, alarm history, fan, capacitor, connection, output voltage, current sharing, battery condition, dan functional test dapat digunakan untuk melihat kondisi sistem dari waktu ke waktu.

Pada fasilitas kritis, maintenance yang terencana lebih aman dibanding menunggu rectifier gagal terlebih dahulu.

Industrial DC Charger yang Tepat Dimulai dari Arsitektur Sistem DC

Pemilihan industrial DC charger atau rectifier system tidak pernah bisa direduksi sekadar menjadi ajang perbandingan untuk mencari perangkat dengan spesifikasi arus (ampere) terbesar di atas brosur. Menentukan sistem catu daya DC yang andal menuntut ketelitian engineering yang mendalam terhadap berbagai variabel kritis:

• Karakteristik DC load (beban operasional searah).
• Kebutuhan durasi otonomi baterai (battery autonomy).
• Waktu pemulihan muatan (recharge requirement).
• Arsitektur redundansi sistem.
• Kondisi lingkungan operasional (environmental condition).
• Protoko komunikasi, sistem proteksi, hingga siklus hidup fasilitas (lifecycle).

Filosofi perancangan sistem ini sangat dinamis. Kebutuhan di sebuah power plant atau substation tentu akan berbeda secara fundamental dibanding manufacturing plant atau fasilitas petrokimia. Menariknya, bahkan di antara dua substation berbeda yang sama-sama beroperasi pada nominal standar 110 VDC, load list, ukuran baterai, dan persyaratan redundansinya bisa jadi sangat kontras.

Solusi DC Charger PT NPS Pemuda Berdikarisma

PT NPS Pemuda Berdikarisma menyediakan solusi komprehensif Industrial DC Charger dan Rectifier System yang dirancang khusus untuk sektor utilitas, pembangkit listrik, industri berat, oil & gas, serta berbagai infrastruktur kritikal lainnya.

Portofolio unggulan kami mencakup lini BENNING THYROTRONIC, yang mendukung beragam standar nominal output—mulai dari 24V, 48V, 60V, 110V/125V, hingga 220V/240 VDC—serta fleksibilitas penuh untuk berbagai konfigurasi sistem baterai stasioner (stationary battery system).

Pendekatan Berbasis Engineering

Langkah awal yang paling aman dan presisi dalam merancang sistem daya DC selalu dimulai dari meja engineering. Sebelum menentukan kapasitas rectifier/charger, evaluasi wajib mencakup:

1. Peninjauan ulang Single Line Diagram (SLD).
2. Analisis DC load list dan karakteristik beban kritis.
3. Perhitungan kapasitas baterai, otonomi (autonomy), dan waktu recharge.
4. Evaluasi kebutuhan redundansi serta integrasi dengan sistem eksisting.

Dengan pendekatan terstruktur ini, sistem yang Anda pilih bukan sekadar perangkat pengisi daya biasa, melainkan sebuah ekosistem daya DC yang tangguh—memastikan seluruh kendali, proteksi, dan fungsi kritikal fasilitas tetap berjalan tanpa cela bahkan ketika pasokan listrik AC utama lumpuh total.

Referensi Teknis

BENNING — THYROTRONIC Rectifier for Stationary Battery Systems, edition 03/2025
IEC 60146-1-1:2024 — Semiconductor Converters – General Requirements and Line Commutated Converters
IEC 62477-1:2022 — Safety Requirements for Power Electronic Converter Systems and Equipment
