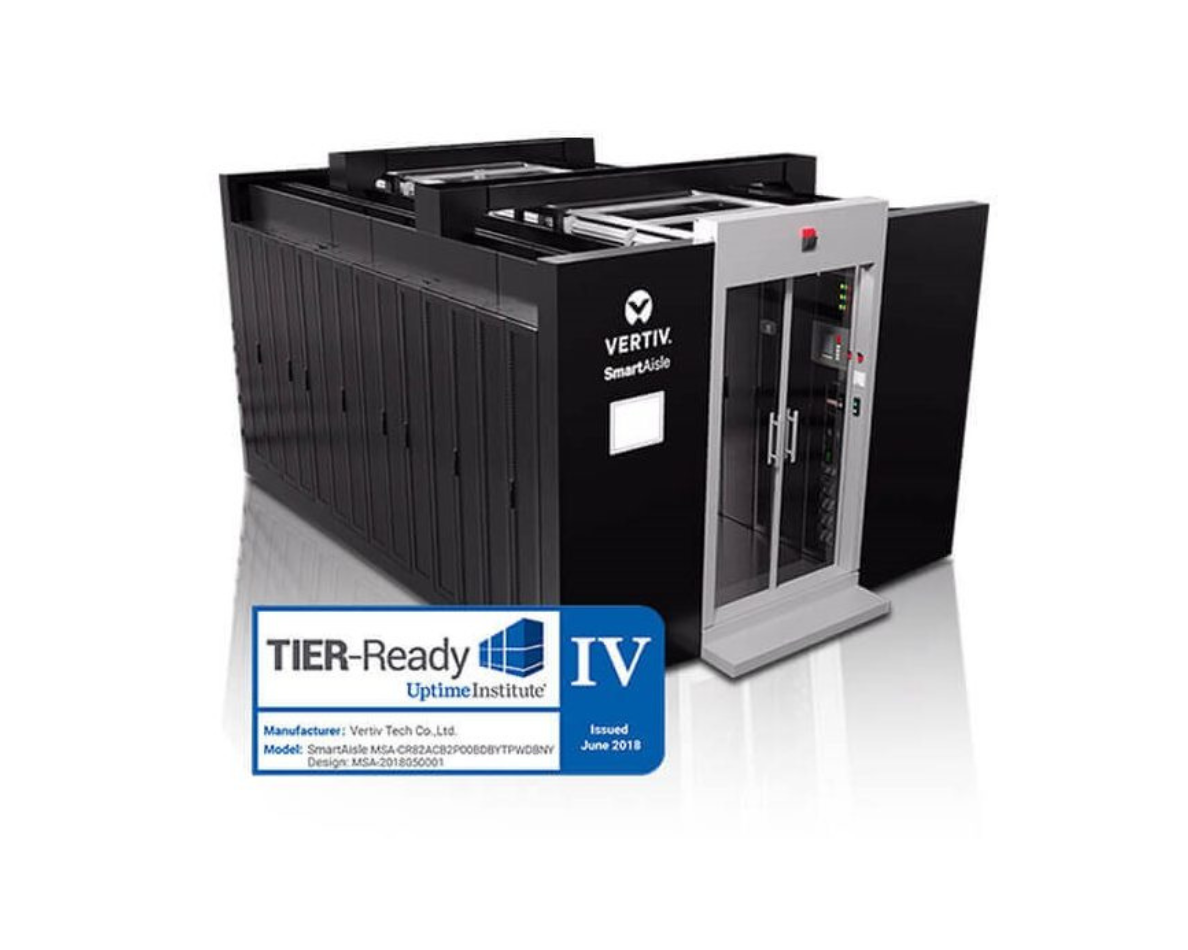

Vertiv SmartAisle Cold Aisle Containment Data Center Indonesia
Cold Aisle Containment Solution for Data Center Cooling Efficiency
Vertiv SmartAisle adalah solusi cold aisle containment untuk membantu data center memisahkan jalur udara dingin dan panas secara lebih disiplin. Dengan roof panel, door system, sealing components, SensorBOX, dan opsi SwitchTube cooling, SmartAisle membantu mengurangi hot spot, meningkatkan efisiensi pendinginan, dan mendukung retrofit maupun deployment data center baru.
1200 / 1800
mm Aisle Width
2150 / 2350
mm Clear Height
3 Types
Standard, Custom, SwitchTube
1 Tahun
Garansi Standar
Contain airflow first before oversizing the cooling system
SmartAisle membantu meningkatkan performa cooling dengan mengontrol jalur udara di area rack. Untuk data center existing, containment sering menjadi langkah efisiensi yang lebih cepat dibanding langsung menambah kapasitas cooling, terutama ketika masalah utama berasal dari bypass air, recirculation, atau hot spot.
- 01Standard containment for homogeneous rack rows Cocok untuk aisle baru atau row cabinet dengan dimensi yang seragam.
- 02Customized containment for retrofit projects Dapat disesuaikan dengan kondisi rack existing, lebar aisle, dan layout yang tidak selalu simetris.
- 03SwitchTube for side-to-side airflow equipment Mendukung pendinginan switch dan network equipment yang tidak mengikuti front-to-rear airflow.
- 04Compatible with multiple rack platforms Mendukung Vertiv rack maupun banyak rack komersial lain sesuai kondisi site.
Designed to separate, seal, and control data center airflow
Fitur utama SmartAisle berfokus pada pemisahan udara, kontrol suhu, fleksibilitas retrofit, dan kesiapan integrasi dengan cooling serta fire suppression.
Cold/Hot Air Separation
Roof panels, doors, blanking panels, separator strips, dan sealing accessories membantu mencegah pencampuran udara dingin dan panas.
Patented Temperature Control
Sensor cold aisle dapat digunakan untuk mengontrol perangkat cooling dan menjaga supply air tetap sesuai kebutuhan beban IT.
Multiple Door Options
Mendukung sliding door dan double door dengan opsi mechanical atau electric closer untuk akses aisle yang lebih tertutup dan aman.
SensorBOX Integration
SensorBOX pada roof element mendukung monitoring suhu cold aisle dan integrasi dengan sistem kontrol pendinginan.
Retrofit Friendly
SmartAisle dapat diterapkan pada data center existing melalui komponen standard maupun customized sesuai kondisi rack dan layout.
Fire Suppression Ready
Separator strip dan rubber sleeve dapat mengakomodasi routing piping/nozzle untuk sistem pemadam gas di area aisle.
Pressure Relief Support
Protector bracket dan roof element membantu menjaga keamanan panel sekaligus mendukung pressure balance saat terjadi event tertentu.
High Airflow Accessories
Raised floor grate dan air barrier accessories membantu mengurangi bypass air pada area cable entry dan floor opening.
Core sizing parameters for SmartAisle containment
Dimensi standard berikut membantu menentukan konsep awal containment sebelum survey detail terhadap rack, ceiling, raised floor, fire system, dan access path.
| Parameter | Option 1 | Option 2 | Notes |
|---|---|---|---|
| Aisle Width | 1200 mm | 1800 mm | ±50 mm tolerance |
| Rack Height | 2000 mm | 2200 mm | Standard rack height reference |
| Clear Aisle Height | 2150 mm | 2350 mm | For 2000 / 2200 mm rack height |
| Clear Door Opening Width | ≥ 950 mm | Sliding door reference | |
| Clear Door Opening Height | 2080 mm | Sliding door reference | |
| Color Options | RAL 7035 Light Gray | RAL 7021 Dark Gray | Powder-coated textured finish |
Choose the containment approach based on rack layout and airflow needs
SmartAisle dapat digunakan sebagai standard containment, customized retrofit containment, atau SwitchTube airflow solution untuk network equipment.
SmartAisle Standard
Untuk row cabinet dengan dimensi homogen. Menggunakan komponen prefabrikasi, mudah dirakit, dan cocok untuk new build maupun retrofit sederhana.
SmartAisle Customized
Untuk data center existing dengan cabinet berbeda dimensi, aisle tidak seragam, atau kebutuhan profile construction yang perlu disesuaikan di site.
SmartAisle SwitchTubes
Untuk switch side-to-side airflow seperti core switch dan network equipment. Membantu supply udara dingin langsung dari cold aisle atau raised floor.
SwitchTube options for side-to-side airflow devices
SwitchTube membantu memastikan switch mendapatkan supply udara dingin yang tepat meskipun arah airflow perangkat tidak mengikuti pola front-to-rear rack server.
| Solution | Typical Use | Cooling Capacity Reference | Notes |
|---|---|---|---|
| 19 inch SwitchTube | Core switch 4U-21U | Up to 7 kW per tube | Supports switch air inlet from cold aisle; suitable for Cisco Catalyst, Nexus, MDS and similar platforms. |
| Raised Floor SwitchTube | Switch with floor air supply | Up to 4 kW per tube | For switch intake depth up to approx. 460 mm and rack width around 800 mm. |
| 1U / 2U / 3U SwitchTube | Small switches with side airflow | Application dependent | Supports front or rear mounting and different cooling direction requirements. |
Containment components for sealing, access, and cooling control
Komponen utama dapat dikombinasikan sesuai ukuran aisle, rack platform, fire system, raised floor, dan kebutuhan akses operasional.
Sliding Door
Pintu geser dengan automatic closer untuk menjaga containment tetap tertutup tanpa memakan ruang akses berlebih.
Double Door
Pintu ganda dengan mechanical closer dan opening angle lebar untuk akses equipment dan maintenance.
Roof Element
Panel atap polycarbonate transparent dengan opsi air regulation opening untuk kontrol airflow.
SensorBOX
Sensor untuk monitoring suhu cold aisle dan mendukung kontrol recirculated air cooling device.
Separator Strip
End separator dan filler panel untuk menutup area kosong dan menjaga pemisahan udara.
Protector Bracket
Membantu mencegah panel terangkat dan mendukung pressure balance sesuai kebutuhan desain containment.
Raised Floor Grate
Grate dengan free cross-section tinggi untuk area beban panas tinggi dan supply air dari raised floor.
Air Barrier
Cable entry barrier dengan brush rows untuk mengurangi bypass air pada jalur kabel.
Compatible with Vertiv rack platforms and selected third-party racks
Final compatibility tetap perlu dikonfirmasi berdasarkan dimensi rack, aisle width, roof height, door clearance, fire suppression route, dan kondisi site.
| Rack Platform | Type | Compatibility |
|---|---|---|
| Vertiv Knürr DCM Heavy-Duty Rack | Heavy-Duty Server Rack | Full compatibility with balancing sheet metal |
| Vertiv Knürr MIR | Modular IT Rack | Full compatibility |
| Vertiv VR Rack | Standard Server Rack | Compatible |
| Other Manufacturers | Various rack platforms | Most commercially available racks can be assessed for support |
Best-fit applications for SmartAisle containment
SmartAisle cocok untuk fasilitas yang ingin meningkatkan efisiensi cooling, mengurangi hot spot, dan memperbaiki airflow management tanpa membangun ulang seluruh data center.
Banking & Finance
Data center dengan uptime tinggi, compliance, dan kebutuhan efisiensi energi yang terukur.
Enterprise Data Center
Retrofit atau new build untuk mengoptimalkan PUE, supply air path, dan cooling operation.
Healthcare IT Room
Ruang IT rumah sakit yang membutuhkan pendinginan stabil untuk aplikasi klinis dan imaging.
Government Facilities
Fasilitas pemerintahan yang membutuhkan keamanan fisik, efisiensi, dan infrastruktur yang rapi.
Why Choose NPS?
NPS membantu proses dari survey, layout review, containment selection, supply, installation, hingga commissioning agar solusi containment sesuai kondisi lapangan.
Authorized Partner
NPS menyediakan produk Vertiv original dengan dukungan technical support dan warranty resmi sesuai ketentuan principal.
Site-Based Design Review
Tim NPS dapat melakukan review layout rack, aisle width, airflow direction, fire system, ceiling, raised floor, dan access path sebelum proposal.
Installation & Commissioning
Dukungan instalasi profesional untuk door, roof panel, sealing, separator, SensorBOX, dan integrasi dengan sistem cooling atau monitoring.
Optimize Your Data Center Cooling Airflow
Konsultasikan kebutuhan cold aisle containment, retrofit airflow, atau SwitchTube cooling dengan tim engineering NPS. Kami dapat membantu menentukan konsep containment yang sesuai dengan layout rack dan target efisiensi cooling Anda.
